13925508852 伍生 低压开关柜主要由配电系统的运行方式决定的，通常情况下的配电系统为单母线分段制，联络柜是那个明显的分段点，互为备用的运行方式下，当一路失电，联络柜控制器会发出跳闸指令，让失电母线的进线开关跳闸，之后和联络柜内开关，有另一半母线对失电母线供电。正常使用时，联络柜断路器断开，两进线断路器各自负责一段负荷供电，当任一路进线出现故障或停电时，联络断路器可合闸，由正常供电回路负责独自给两段负荷供电（如果单一进线带两段负荷能力不足时，要切除部分非重要负荷）。

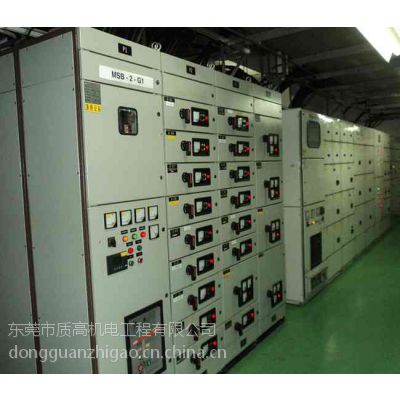

低压开关柜是按一定的接线方案将涉及低压开关电器成套组装的一种 低压配电装配。在1000V 以下的供电体系中作为动力和照明配电之用。一样它也有固定安装和抽出式安装两大类。

（1）固定式：

能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。这种柜有单列，也有排列。

为了***柜体形位尺寸，往往采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内部支件。组成柜体各棱边的零件长度必须正确（公差取负值），才能***各方面几何尺寸，从而***整体外形要求。对于柜体两侧面，因考虑排列需要，中间不能有隆起现象。

另外从安装角度考虑，底面不能有下陷现象。在排列安装中，地基平整是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积累，因为差值积累将造成柜体变形，影响母线联结及产生组件安装异位、应力集中，甚至影响电器寿命。故在排列时宜用地基点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积累差值均布。

为了易于调整，抵消公差积累，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。对定型或批量较大的柜体制造时应充分考虑用工装夹具，以***结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，对于柜体的外门等因易受运输和安装等影响，一般在安装时进行统一调整。

（2）抽出式：

抽出式是由固定的柜体和装有开关等主要电器元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，并且相同类型和规格的抽屉能可靠互换，抽出式中的柜体部分加工方法基本和固定式中柜体相似。但由于互换要求，柜体的精度必须提高，结构的相关部分要有足够的调整量，至于可移装置部分，要既能移换，又要可靠地承装主要元件，所以要有较高的机械强度和较高的精度，其相关部分还要有足够的调整量。

制造抽屉式低压柜的工艺特点是：（1）固定和可移两部分要有统一的参考基准；（2）相关部分必须调整到位置，调整时应用专用的标准工装，包括标准柜体和标准抽屉；（3）关键尺寸的误差不能超差；（4）相同类型和规格的抽屉互换性要可靠。
